Внутренние DIN472

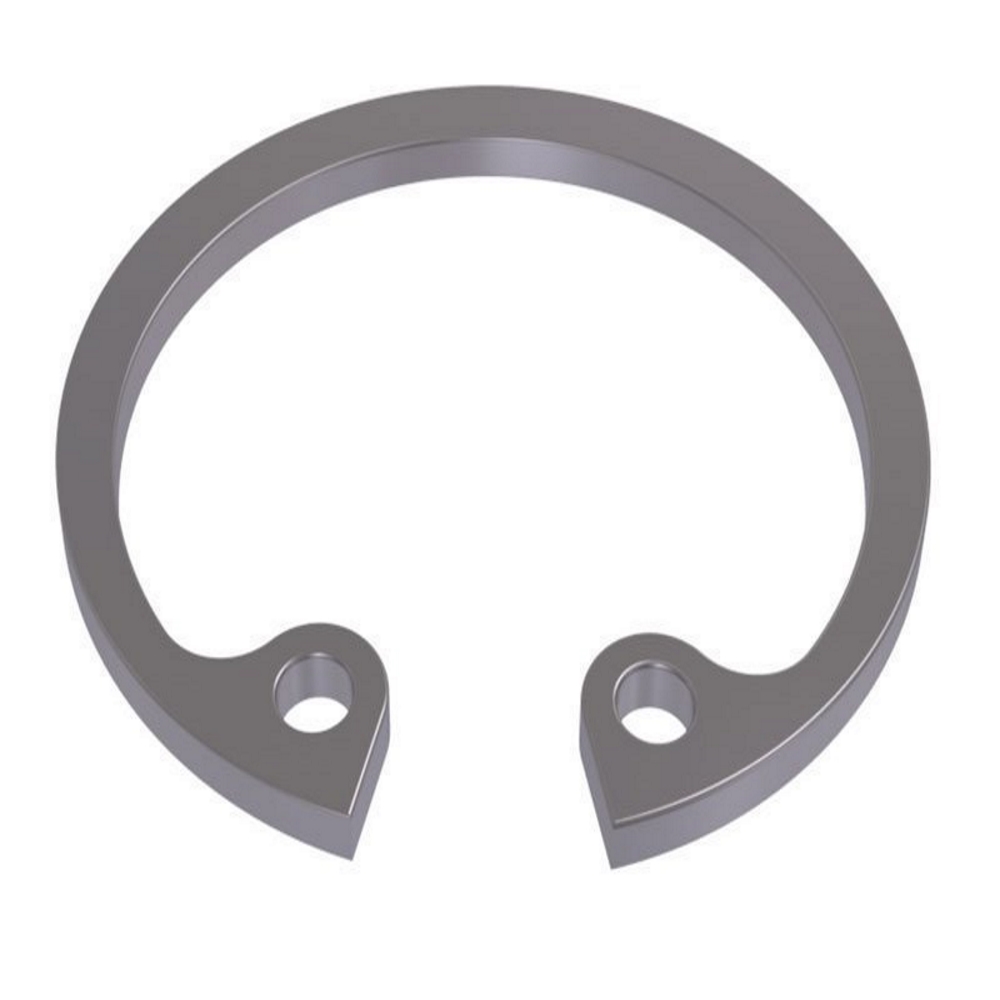

Шайба нержавеющая стопорная Din 472 - внутреннее кольцо, предназначенное для фиксации деталей в отверстии механического узла.
Изделие имеет прямоугольное сечение переменной ширины по периметру. Наличие «ушек» обеспечивает легкий монтаж/демонтаж.

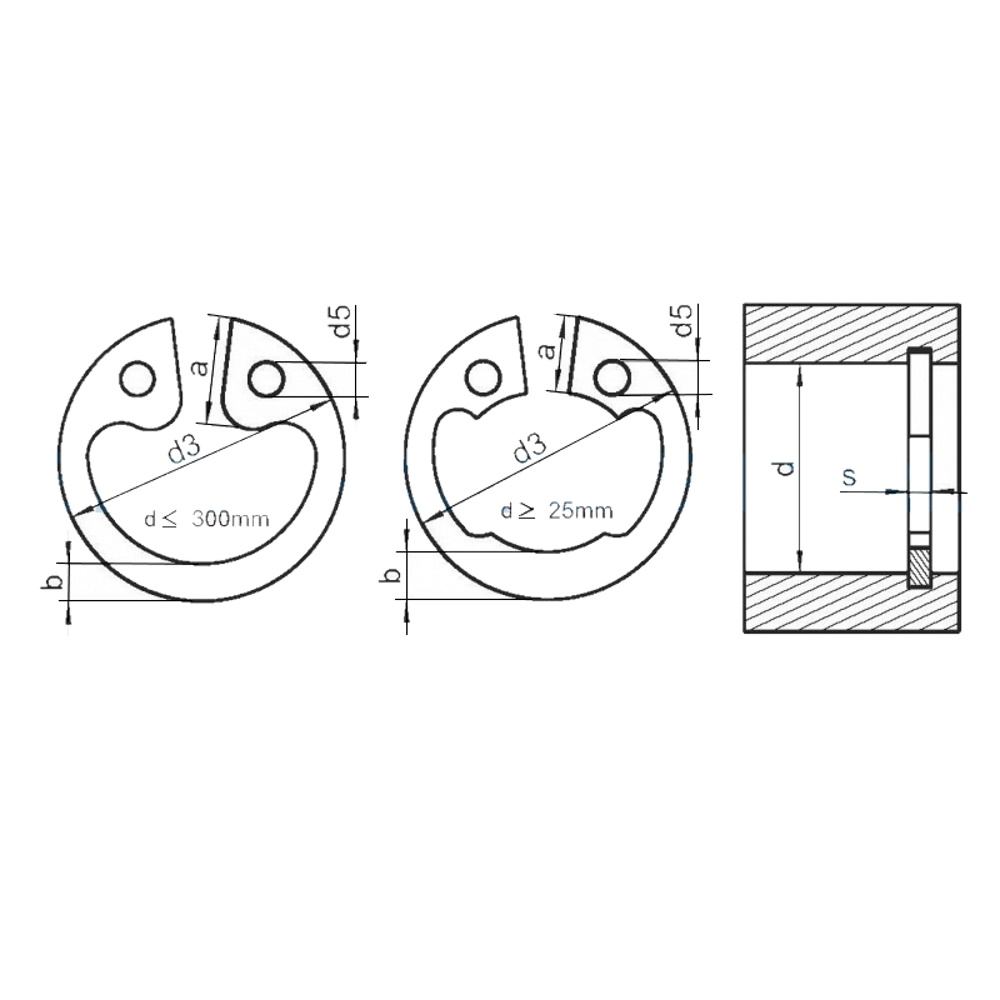

ТАБЛИЦА РАЗМЕРОВ
| d | s | d3 | d5 min | a max | b~ |
| 10 | 1 | 10,8 | 1,2 | 3,2 | 1,4 |
| 11 | 1 | 11,8 | 1,2 | 3,3 | 1,5 |
| 12 | 1 | 13 | 1,5 | 3,4 | 1,7 |
| 13 | 1 | 14,1 | 1,5 | 3,6 | 1,8 |
| 14 | 1 | 15,1 | 1,7 | 3,7 | 1,9 |
| 15 | 1 | 16,2 | 1,7 | 3,7 | 2 |
| 17 | 1 | 18,3 | 1,7 | 3,9 | 2,1 |
| 18 | 1 | 19,3 | 2 | 4,1 | 2,2 |
| 20 | 1 | 21,5 | 2 | 4,2 | 2,3 |
